Les technologies de redondance de la deuxième- de la couche résolues dans le réseau incluent le anneau MRP et le STP, y compris les technologies de couplage, ainsi que les technologies de redondance de la troisième- telles que le routage de secours et le partage de chargement actif -.
Dans les systèmes d'automatisation industrielle, la conception redondante est souvent utilisée pour améliorer la fiabilité et la disponibilité du système. La configuration illustrée dans la figure est une configuration redondante typique, dans laquelle:
• Le module principal est responsable du fonctionnement normal et du traitement des données.
• Le module de sauvegarde synchronise les données avec le module principal via le port de couplage partenaire et est en statut de veille.
• Lorsque le module principal échoue, le module de sauvegarde reprendra le travail via un mécanisme de commutation rapide pour assurer le fonctionnement continu du système. Cette conception peut réduire les temps d'arrêt causés par la défaillance de l'équipement et améliorer la stabilité et la fiabilité de l'ensemble du système.
!!!Avis!!!
Le mécanisme de redondance de la couche 2 de Hirschmann nécessite une confirmation que la configuration redondante a été terminée avant la connexion de la ligne redondante.
Avant de configurer le couplage, désactivez le protocole RSTP du commutateur de réseau d'anneau.
L'état d'adaptation Auto - du port doit être activé
Si VLAN est divisé, assurez-vous que le port de couplage est le port VLAN Cascade avec ID 1
Les fonctions RM ne doivent pas être utilisées sur la même machine que les fonctions de couplage

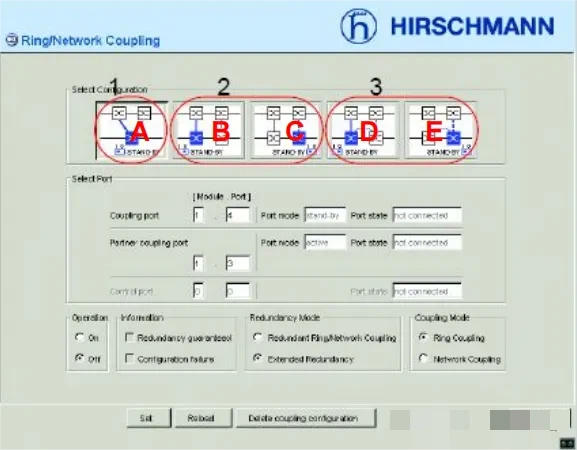

Les commutateurs de Hirschmann ont trois modes de connexion de couplage, et cet article discute principalement d'ABC.
1 couplage à machine unique - un
2. Double - Couplage de la machine - BC
3 double - cliquez le couplage avec la ligne de contrôle - de
Fonction de veille: indique que le module est à l'état de secours. Il synchronise les données avec le module principal, mais ne participe pas au fonctionnement dans des circonstances normales. Lorsque le module principal échoue, le module de secours passera à l'état de travail et reprendra les fonctions du module principal.
Ligne continue--: Main
Ligne en pointillés - - - -: de rechange
Le commutateur de fonction de sauvegarde redondant est allumé
SimpleCouplageParamètres
Cas de couplage à machine unique

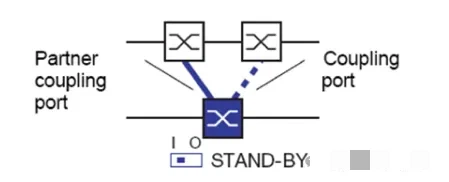

Diagramme de topologie de liaison active / en veille
Ligne continue--: lien principal
Ligne pointillée - - - -: lien de sauvegarde

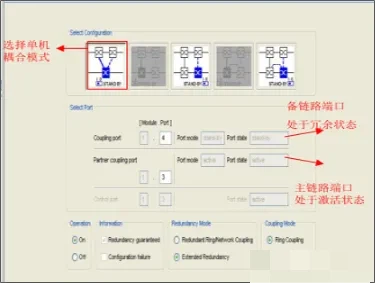

1. Sélectionnez le mode de couplage de machine unique -, le port de liaison de sauvegarde est à l'état redondant et le port de liaison principale est à l'état actif

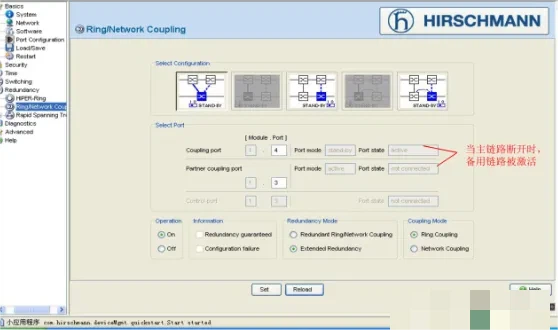

2. Lorsque le lien principal est déconnecté, le lien de sauvegarde est activé
Mode du port - Displame le statut de réglage du port
Statut du port - prévoit le statut actuel du port
Information
Redondance garantie:Le lien principal est déconnecté et la connexion redondante prend effet
Échec de la configuration:La configuration est incomplète ou contient des erreurs
Couplage anneau pour le couplage du réseau d'anneau
Le couplage réseau est utilisé pour le couplage du réseau d'autobus
Étendu est une redondance de liaison prolongée
Machine Dual -CouplageParamètres
Cas de couplage à double machine
Diagramme de topologie de liaison active / en veille
Ligne continue--: lien principal
Ligne pointillée - - - -: lien de sauvegarde

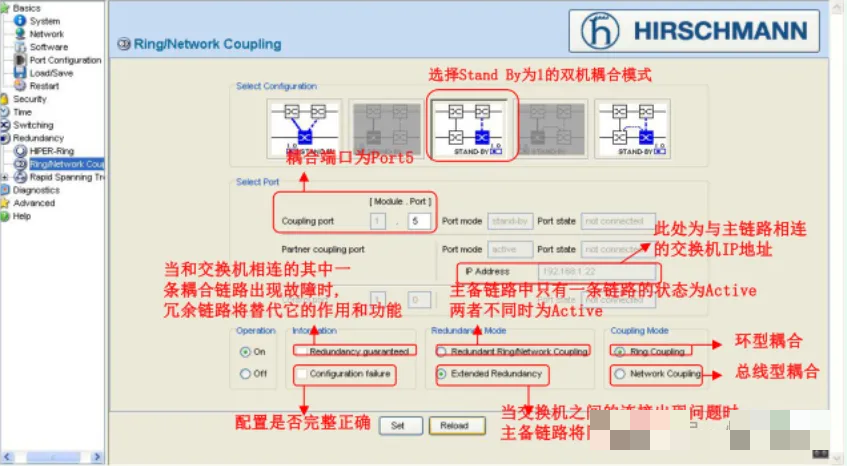

1. Sélectionnez la configuration:Sélectionnez le mode de couplage à double-
Sélectionner le port
Le port de couplage est le port 5.
Adresse IP:Ceci est l'adresse IP du commutateur connecté au lien principal
Information
Redondance garantie:Lorsque l'un des liens de couplage vers le commutateur échoue, le lien redondant reprendra son rôle et sa fonction.
Échec de la configuration:si la configuration est complète
Mode de redondance
Couplage redondant Ringnetwork:Un seul des liens principaux et de sauvegarde est à l'état actif et les deux ne sont pas actifs en même temps.
Redondance prolongée:Lorsqu'il y a un problème avec la connexion entre les commutateurs, les liens principaux et de sauvegarde seront actifs en même temps.

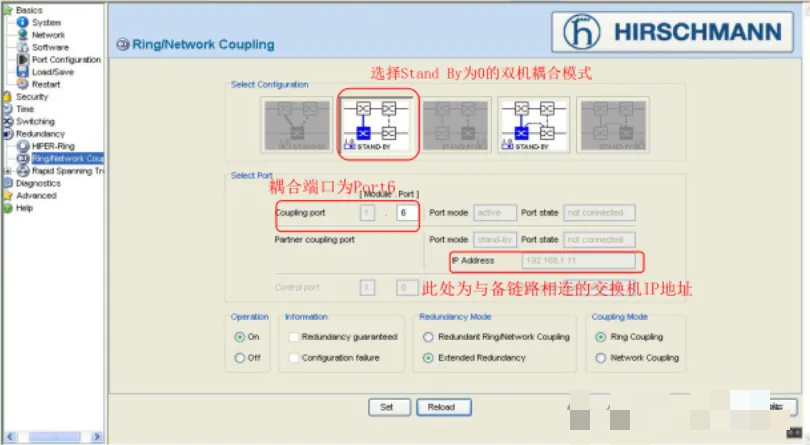

2. Sélectionnez Configuration: Sélectionnez le mode de couplage de la machine Dual - avec le stand par défini sur 0
Sélectionnez le port:
Le port de couplage est le port 6.
Adresse IP: il s'agit de l'adresse IP du commutateur connecté au lien principal

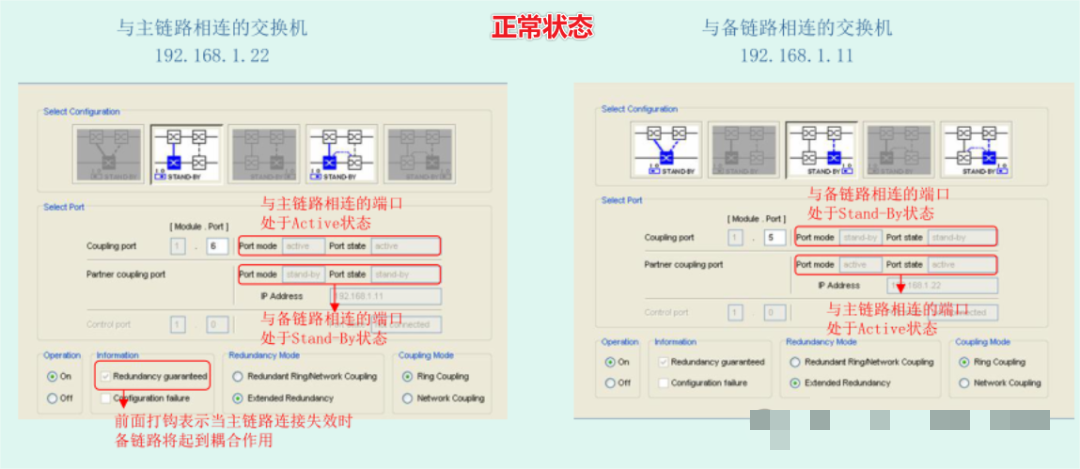

État normal
Commutation connectée au lien principal
Sélectionner le port
Port de couplage:
Mode du port / État du port: Le port connecté à la liaison principale est à l'état actif
Port de couplage partenaire:
Mode du port / État du port: Le port connecté au lien de sauvegarde est dans le support - par état.
Information
Redondance garantie: la vérification de l'avant signifie que le lien de sauvegarde jouera un rôle de couplage lorsque la connexion de liaison principale échoue.
Commutation connectée au lien de sauvegarde
Sélectionner le port
Port de couplage:
Mode du port / État du port: Le port connecté au lien de sauvegarde est dans le support - par état.
Port de couplage partenaire:
Mode du port / État du port: Le port connecté à la liaison principale est à l'état actif
Débrancher les tests
Commutation connectée au lien principal
Sélectionner le port
Port de couplage:
Mode du port / État du port: La connexion entre la liaison principale et le port couplé a été déconnectée.
Port de couplage partenaire:
Mode du port / État du port: le lien de sauvegarde est activé et l'état est actif
Commutation connectée au lien de sauvegarde
Sélectionner le port
Port de couplage:
Mode du port / État du port: le lien de sauvegarde est activé et l'état est actif
Port de couplage partenaire:
Mode du port / État du port: La connexion entre la liaison principale et le port couplé a été déconnectée.
