HIRSCHMANN Switch Settings Simple Paramètres

Installez le logiciel Hidiscovery

Environnement Java Runtime (http://www.java.com)

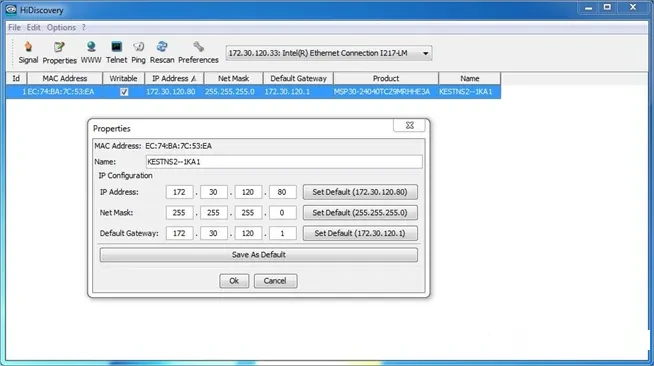

Utilisez le logiciel Hidiscovery pour attribuer des adresses IP aux commutateurs

Dans la configuration par défaut d'usine du commutateur Hirschmann, l'adresse IP par défaut du commutateur est de 0,0,0,0 et son masque de sous-réseau est également de 0,0,0,0.

Remarque: Après avoir sélectionné un périphérique avec le bouton gauche de la souris et cliqué sur le bouton Signal, toutes les lumières LED du commutateur commencent à clignoter. Cette méthode peut être utilisée pour distinguer chaque appareil. Si vous définissez à tort deux commutateurs vers la même adresse IP, le logiciel Hidiscovery invitera qu'il y a une adresse contradictoire.

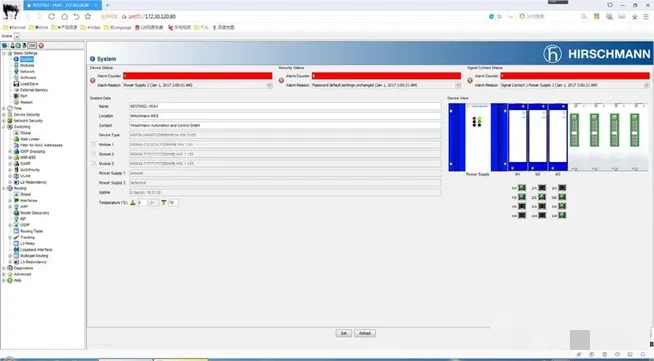

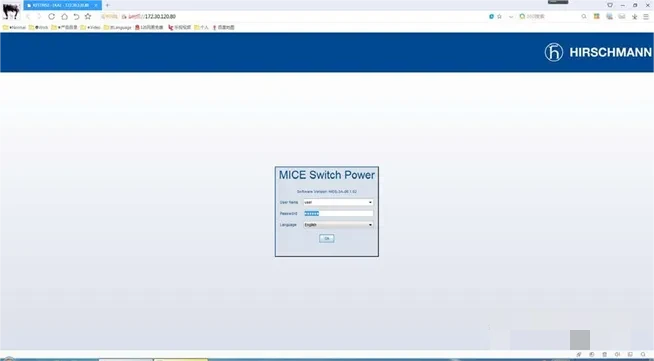

Après avoir configuré l'adresse IP de gestion du réseau Switch, vous pouvez vous connecter à l'interface de configuration Web du commutateur via le navigateur IE de l'ordinateur de configuration. Lorsque vous vous connectez, vous n'avez qu'à saisir l'adresse IP du commutateur cible dans la barre d'adresse du navigateur IE et à connecter, ou utiliser le bouton "www" du logiciel Hidiscovery pour passer directement à l'interface Web du commutateur. La première chose qui apparaît est la fenêtre de connexion du commutateur, qui vous oblige à sélectionner un nom d'utilisateur et à entrer le mot de passe correspondant:

L'utilisateurL'utilisateur n'a que "lire - uniquement" autorisation, et le mot de passe estpublique

administrerL'utilisateur a "lire/ Écrivez "les autorisations et le mot de passe estprivé

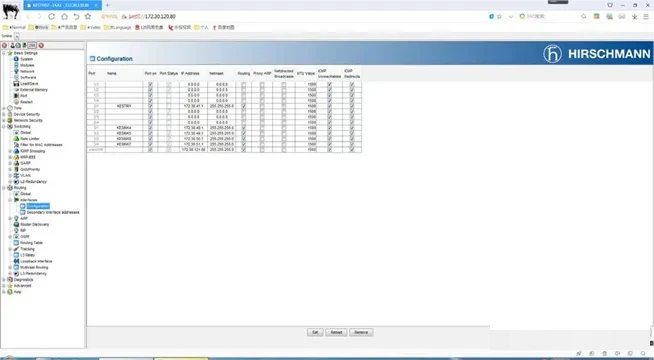

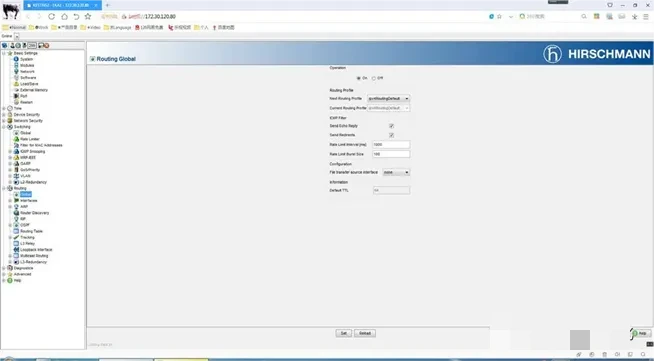

Iv. Configurer l'interconnexion subordonnée de l'armoire de réseau LAN

Remarque: Lors de la définition de l'adresse réseau subordonnée, la passerelle par défaut doit être définie.

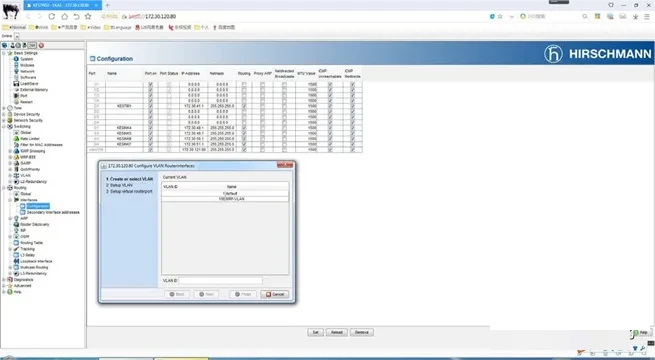

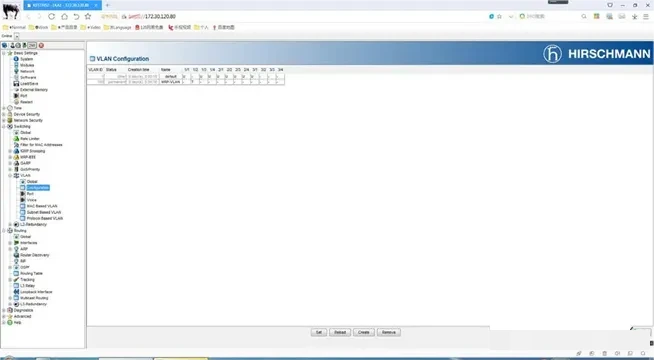

Configurer VLAN Virtual Area Network:

Le commutateur en VLAN, vous devez vous assurer que le port auquel l'ordinateur de configuration est connecté est dans le VLAN de gestion du réseau. La gestion du réseau Switch est par défaut vers VLAN1, et d'autres VLAN d'application peuvent être définis comme VLAN2, VLAN3, etc. Nous définissons ici VLAN100.

Sélectionnez la règle de sortie correspondante:

T=Tagged VLAN

U=vlan non marqué

F=interdit

Cliquez sur Set pour télécharger les paramètres, puis cliquez sur Recharger pour vérifier si la configuration est efficace.

Paramètres d'interconnexion virtuelle OSPF

Une fois l'interconnexion configurée, vous pouvez voir l'état d'interconnexion dans la table de routage.

Une fois le paramètre terminé, les paramètres doivent être enregistrés, sinon les paramètres seront perdus après l'alimentation du commutateur.

HONNE DE HIPER -: protocole de ring privé Hirschmann

MRP: IEC62439 Protocole de redondance du réseau de ring industriels, utilisé pour la mise en réseau avec les commutateurs Ethernet industriels du parti -

RING FAST HIPER -: Protocole de redondance du réseau de ring amélioré avec un temps de récupération extrêmement rapide pour les industries avec des exigences de temps réelles élevées - telles que la transmission et la distribution de puissance.

1. Configurez les ports d'anneau 1 et 2

2. Sélectionnez le niveau de gestion de ce commutateur dans le réseau Ring sur le gestionnaire de redondance. Dans une organisation de réseau d'anneau, un seul commutateur peut être défini comme un gestionnaire de redondance, sélectionnez en mode en mode et sélectionnez pour les autres commutateurs dans le même anneau.

Remarque: Si plusieurs commutateurs ont le gestionnaire de redondance activé, cela entraînera une panne de commutateur sur le lien de veille. En même temps, parce que la bague Hiper - et RSTP appartiennent à différents mécanismes de redondance, la fonction RSTP doit être désactivée sur le lien du réseau d'anneau. Pour désactiver cette fonction, sélectionnez simplement dans l'option globale -- -.
